ADG400 Taupunktgenerator – jetzt einfacher kalibrieren mit PST

0

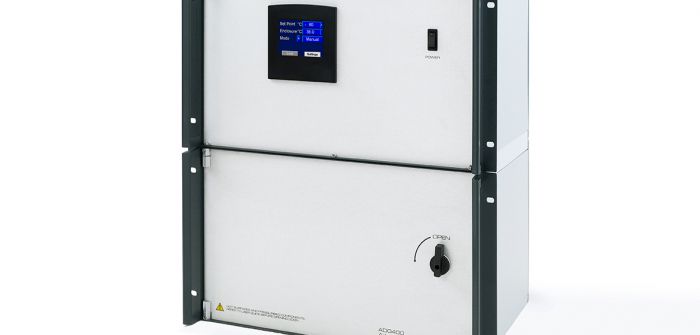

Der Taupunktgenerator ADG400 von Process Sensing Technologies (PST) ist ein ideales Gerät für die regelmäßige Kalibrierung von Taupunktsensoren vor Ort. Durch die einfache Handhabung und zuverlässige Messung ermöglicht der ADG400 eine effiziente und effektive Kalibrierung, die insbesondere bei kritischen Anwendungen von großer Bedeutung ist.

Volumetrische Mischung von Gasen im ADG400 Taupunktgenerator

Der Taupunktgenerator ADG400 von PST basiert auf einer innovativen Technologie, die auf der volumetrischen Mischung von trockenen und feuchten Gasen beruht. Im Gegensatz zu anderen Verfahren zur Taupunkterzeugung, wie zum Beispiel Zweifach-Temperatur oder Zweifach-Druck, bietet diese Technologie eine besonders schnelle Reaktionszeit beim Wechsel zwischen verschiedenen Sollwerten.

Die Einrichtung und Bedienung des ADG400 wird durch das Vollfarb-Touchscreen erheblich vereinfacht und beschleunigt. Der Hauptbildschirm des Geräts zeigt dem Nutzer alle wichtigen Informationen, die er benötigt, um den Betrieb des Geräts zu überwachen und zu steuern. Hierzu gehören sowohl Status- als auch Diagnoseinformationen, die dem Nutzer einen schnellen Überblick über den aktuellen Zustand des Geräts verschaffen. Darüber hinaus ermöglicht das Touchscreen eine schnelle und unkomplizierte Änderung der Sollwerte per Tastendruck. Werkseitig sind elf Sollwerte in 10 °C-Intervallen vorprogrammiert, was eine schnelle und einfache Durchführung von Standardkalibrierungen ermöglicht. Darüber hinaus können dreizehn weitere Sollwerte vom Nutzer selbst definiert werden, um Zwischenpunkte auf der Grundlage spezifischer Kalibrierungsanforderungen zu erstellen. Mit dem eingebauten Sollwert-Editor haben Anwender die vollständige Kontrolle über die Ausgabe des Geräts.

Vielseitigkeit beim ADG400: Drei Betriebsmodi zur Auswahl

Das ADG400 bietet dem Anwender mit drei verschiedenen Betriebsmodi ? Manuell, Profil und Fern ? eine hohe Flexibilität. Über das intuitive Touchscreen-Display des Geräts können Nutzer schnell und einfach den gewünschten Modus auswählen. Insbesondere im Profilmodus bietet das ADG400 eine hervorragende Möglichkeit, unbeaufsichtigte Kalibrierungen durchzuführen. In Verbindung mit einem Referenz-Kühlspiegelhygrometer Michell S8000 RS oder S8000 ? 100 können Anwender die Zeitabläufe anpassen und die Sollwerte aus den Werks- oder Benutzertabellen auswählen. Dadurch lassen sich Kalibrierungen problemlos über Nacht oder tagsüber ohne Benutzereingriff durchführen, was Zeit und Kosten spart. Mit dem integrierten Profileditor können Anwender den Profilmodus weiter an ihre spezifischen Anforderungen anpassen und so maximale Effizienz erzielen.

Im Fernbedienungsmodus kann der ADG400 mittels serieller Befehle, die über den USB-Anschluss empfangen werden, die Sollwerte ändern. Somit lässt sich der Taupunkt-Generator vollständig in ein maßgeschneidertes Software-Kalibrierungssystem integrieren.

Funktionsprinzip der volumetrischen Gasmischung mit dem PST ADG400

Bei der volumetrischen Mischung von trockenen und feuchten Gasen wird die getrocknete Druckluft von einem Druckwechseltrockner in zwei Ströme aufgeteilt, wovon einer Strom durch eine Sinterglasdüse mit flüssigem Wasser durchströmt wird, bis er vollständig mit Wasserdampf gesättigt ist.

Mit der ersten Mischstufe im ADG400, die eine parallele Konfiguration von hochpräzisen Massenflussreglern nutzt, können die Durchflussraten von trockener und gesättigter Luft präzise gesteuert werden. Diese Stufe kann Taupunkte von +20°Cdp bis -30°Cdp erzeugen. Die parallele Konfiguration von Massenflussreglern sorgt dafür, dass die Mischrate kontrolliert und somit der gewünschte Taupunkt erreicht wird.

Sowohl der Sensor-Kalibrierverteiler, in dem sich die zu testenden Geräte befinden, als auch ein gekühltes Spiegel-Referenzgerät erhalten die Kalibrierluft aus dem Generator, um den erzeugten Taupunkt präzise und genau zu messen.

Die vielseitige All-in-One-Kalibrierlösung: Michell DCS80

Die Michell DCS80 All-in-One-Kalibrierstation ist eine leistungsstarke und zuverlässige Lösung für präzise Kalibrierungsaufgaben. Mit einem breiten Taupunkttemperaturbereich von -80°Cdp bis +20°Cdp bietet diese stationäre Einheit eine vielseitige Möglichkeit, Luft- oder Stickstoffströme zu erzeugen und bietet so eine umfassende Kalibrierungslösung für eine Vielzahl von Anwendungen.

Die konfigurierbare All-in-One-Kalibrierstation von Michell bietet dem Kunden die Flexibilität, das System entweder automatisch für Kalibrierungssequenzen oder manuell bei vorgegebenen Taupunkt-Sollwerten zu betreiben. Die Betriebstemperatur des Systems liegt zwischen 15 und 30 °C, während die einfache Bedienung durch manuelle Durchflussmischung oder Sollwertumschaltung per Knopfdruck gewährleistet wird.
